Labyrinthdichtungen

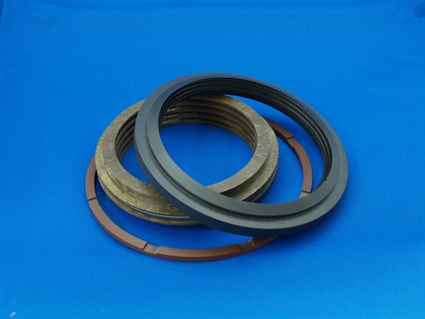

Eine besondere Form der dynamischen Dichtung ist die sogenannte Labyrinthdichtung. Sie wird zum Abdichten von mit hoher Drehzahl rotierenden Elementen (Wellen etc.) eingesetzt. In diesen Anwendungen treten häufig zusätzlich hohe Drücke und/oder Temperaturen auf, wie z.B. in Turbinen.
Aufgrund der hohen mechanischen und thermischen Belastungen werden für Labyrinthdichtungen zwar häufig metallische Werkstoffe verwendet. Hochleistungskunststoffe jedoch bieten in bestimmten Temperaturgrenzen deutliche Vorteile und sind selbst metallischen Werkstoffen überlegen.
Besonders bewährt haben sich Labyrinthdichtungen aus den nachfolgend aufgeführten Materialien:
Mit dem Einsatz von Hochleistungskunststoffen anstatt von metallischen Werkstoffen können signifikant höhere Dichtleistungen erbracht werden! Je nach Einsatzfall lässt sich die Effizienz pro Dichtstufe mit Labyrinthdichtungen aus Hochleistungskunststoffen um 0,5 bis 2% erhöhen.
Die geringeren Leckage-Raten können erzielt werden, da die Hochleistungskunststoffe deutlich geringere Spaltmaße zulassen. Aufgrund der guten Zähigkeit und der hohen Verschleißfestigkeit werden bei Kontakt, anders als bei metallischen Dichtungen, weder Dichtung noch Welle beschädigt. Auch ein Einarbeiten (Fressen) von Dichtung und Gegenlaufpartner ist aufgrund der guten Trockenlaufeigenschaften der Hochleistungskunststoffe in aller Regel unmöglich.
